鑫洪泰LCD常規技術解說②

一：一般電路連接方法

   針對COG產品的連接介紹：

           本公司的COG產品圖紙上腳位的表示有幾種，現作以說明：

D0-D7：LCD的數據端口。在串口情況下，D6為時鐘腳，D7為數據腳；

Vout:此腳位一般都與VSS之間連接一個1uF/25的電容；正常工作后，一般電壓在9V到12V左右；

C3P：圖紙上也表示為C3+，此腳與C1N之間連一電容；如果成對出現，如出現C3P、C3N，則一般只這兩腳互連；

C1N：圖紙上也有表示C1-。此腳位與C3P與C1P腳各連一個1uF/25的電容；

C1P：圖紙上也有表示C1+。此腳位與C1N連一個1uF/25的電容；

V4：偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容；

V3：偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容；

V2：偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容；

V1：偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容；

V0：偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容；

VR：如果用外部調節LCD顯示對比度，m則V0與VSS之間連兩電阻VR接兩電阻中間，電阻值根據實際效果確定；

IRS：此腳為選擇用內部調節還是外部調節顯示對比度。低電平選外部調節；高電平選擇外部調節；

C86：此腳位選擇時序。低電平選擇8080時序；高電平選擇6800時序；

P/S：此腳選擇并口還是串口接口。低電平選擇串口；高電平選擇并口；

說明：在串口情況下，建議將“讀“、“寫”、“D0----D5是接到VDD上）。

針對LCM產品的連接介紹：

COB產品連接介紹：

/CS1、/CS2、/CS3：

            LCM12864 只用到/CS1、/CS2，選中左、右屏；

            LCM19264 用到/CS1、/CS2、/CS3，選中左、中、右屏；沒有74HC04的話，一般低有效；

RS(A0）:指令、數據選擇腳。一般低電平，表示送的是指令，高電平表示的是送數據。也有相反用法的；

E : 使能信號腳。此腳位由高到低鎖存數據。以KS0108為控制器的COB，一般為6800時序；

R/W : 讀/寫狀態控制腳。高電平表示處于讀狀態，低電平表示處于寫狀態；

D0-D7：LCD的數據端口。

VDD ：電源正極。一般LCM電壓5.0V。

VSS : 電源負極。

/REST: 復位腳。由低電平到高電平的轉換，完成LCM的復位。如果LCM上的/REST有了阻容復位電路，則此腳可懸空；

Vout : 負壓輸出腳，也有表示VEE。一般為-12V左右，與V0配合使用；V0 ： 顯示對比度調節腳，也有表示VOL。與Vout配合使用；

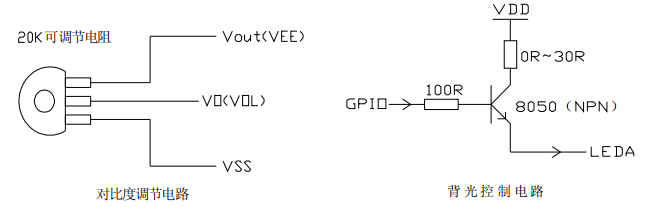

Vout、V0 的連接方法方法及背光用I/O口控制的連接方法：

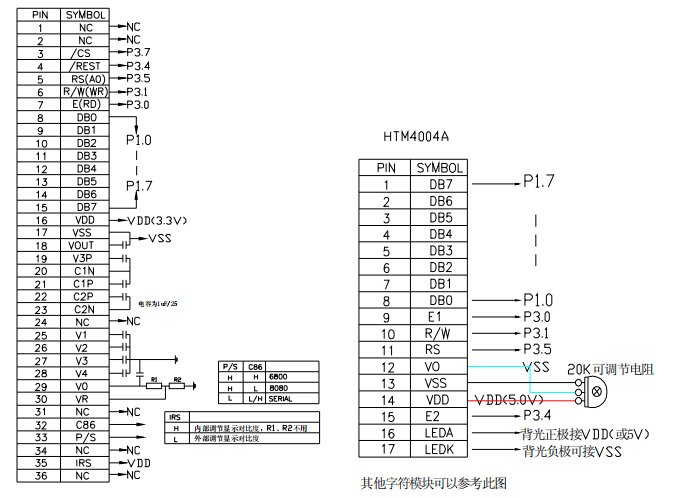

二：參考電路圖

結束語：以上為我們常用COG及字符模塊的連接電路。其他的產品連接方法也可以參考上圖，詳細連接請參照其它IC資料“Reference Circuit Examples”即可。目前我們公司所用到的MCU包括：AVR系列Atmage8,Atmage48；愛特梅爾AT89C51系列（最常用）；STC89C51系列；C8051F340，C8051F330。當前可以做RS232通訊的開發，完成過的實驗是上位機（電腦）和下位機（單片機-MCU）通訊下載圖片數據、上位機控制下位機工作、外擴字庫等。
