類型:TFT帶板模塊

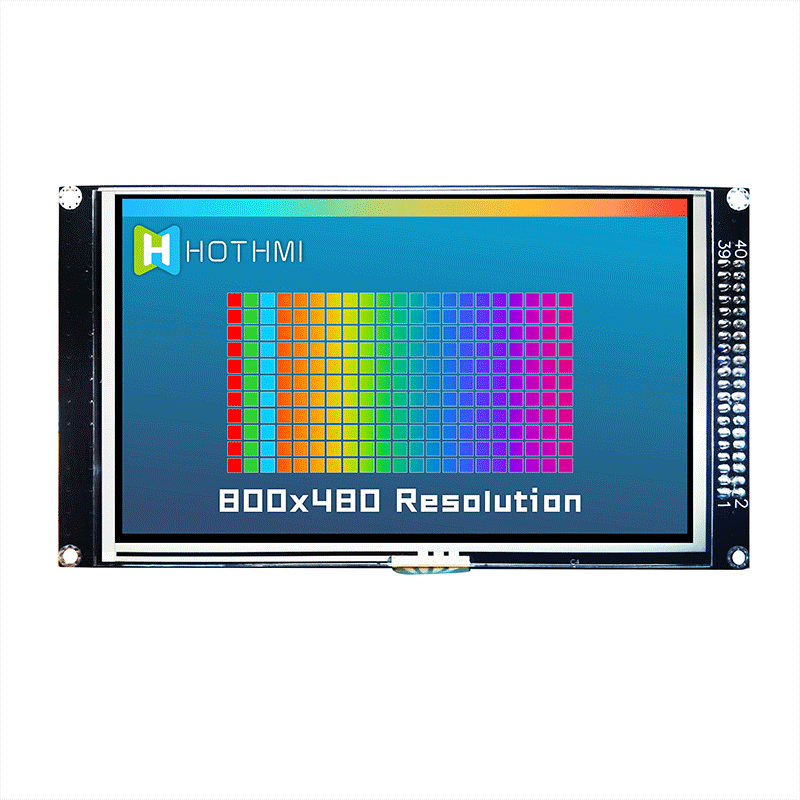

顯示像素:800x480

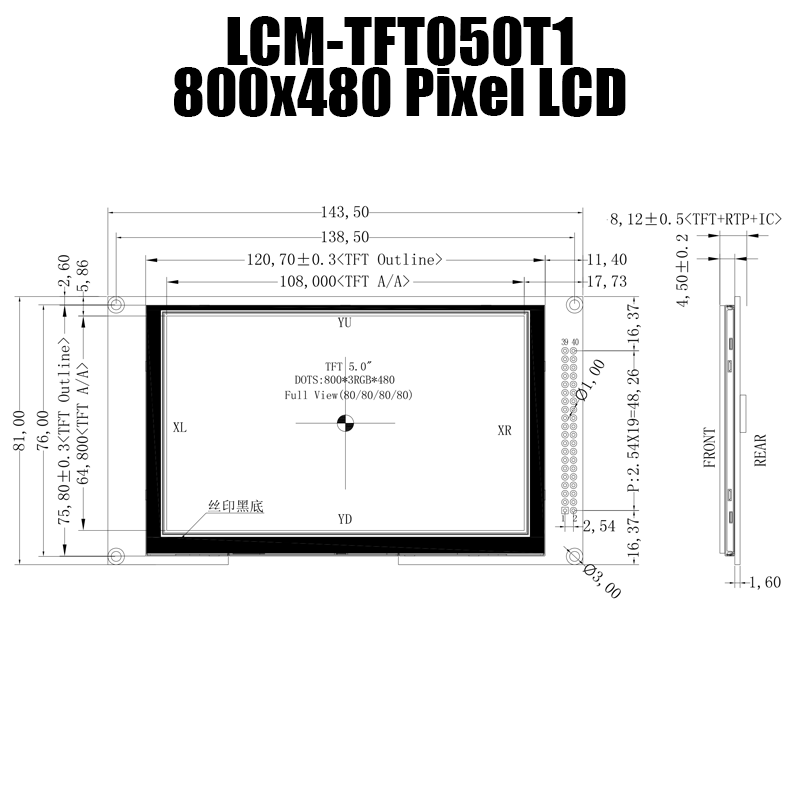

外形尺寸 :143.5x81.0x8.12
VA尺寸:5.0
AA尺寸 :5.0

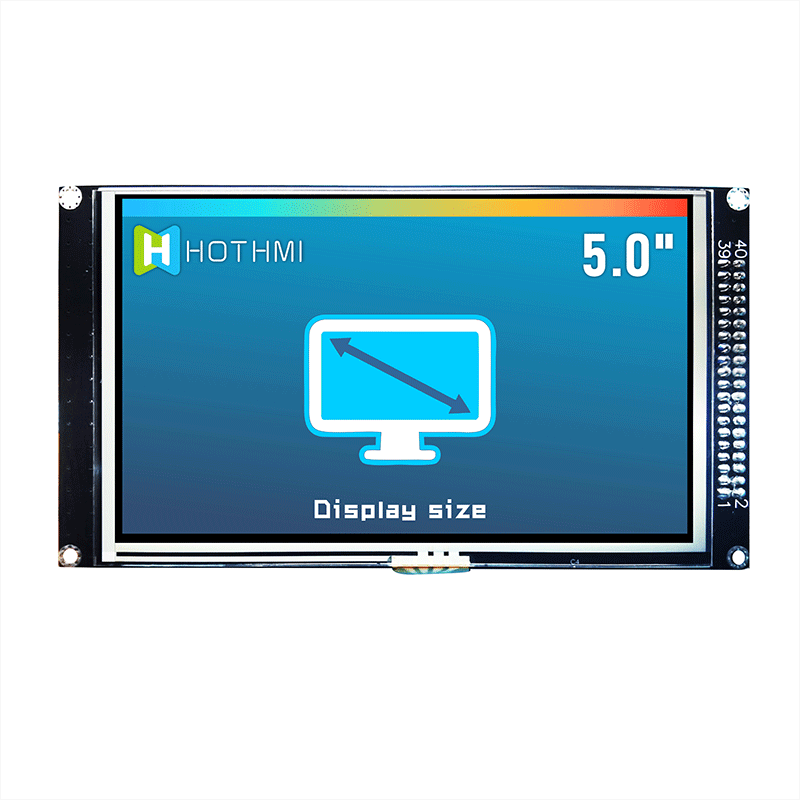

有效尺寸mm:108.0x64.8
應用:車載,醫療,工控

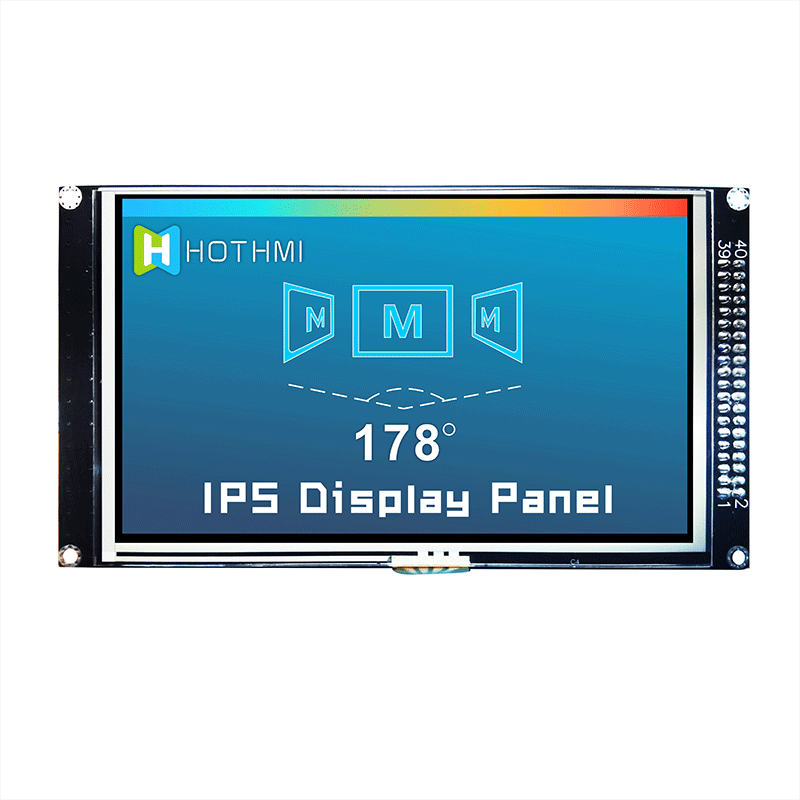

視角:全視角

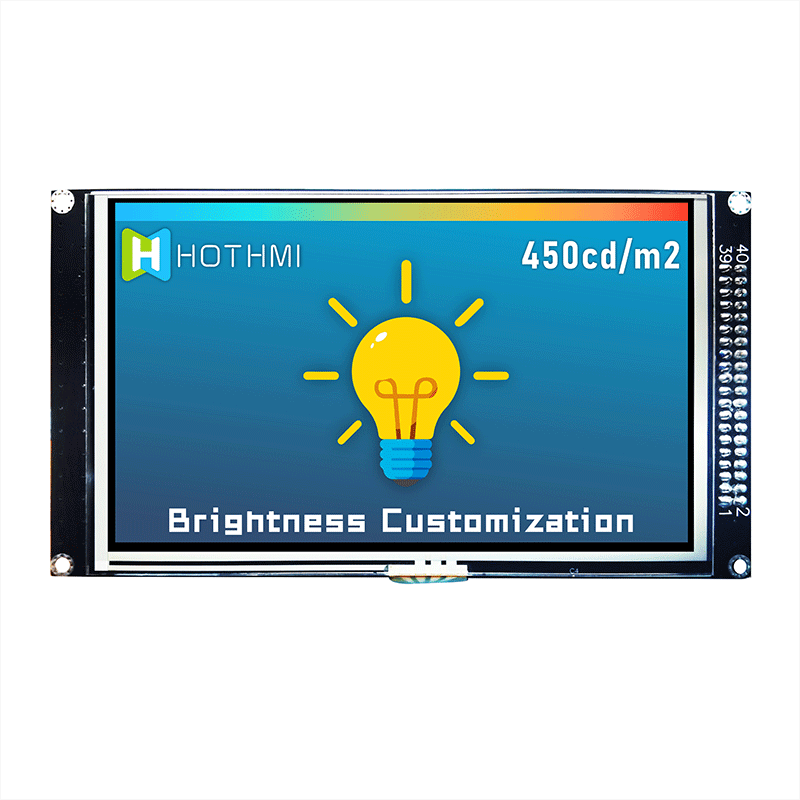

背光/亮度:450cd/m2
引腳:40pin

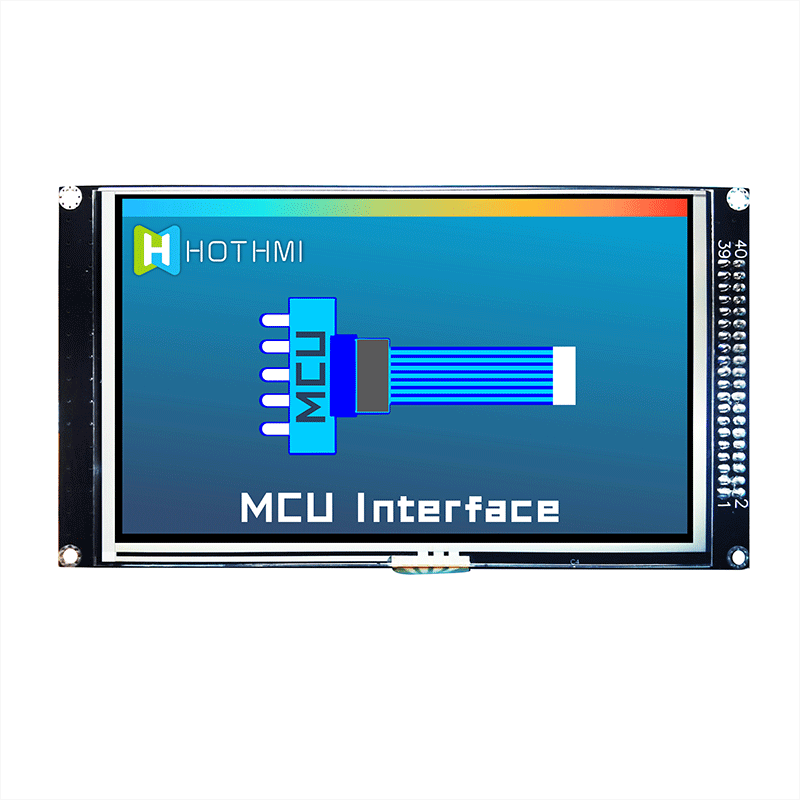

接口方式:MCU

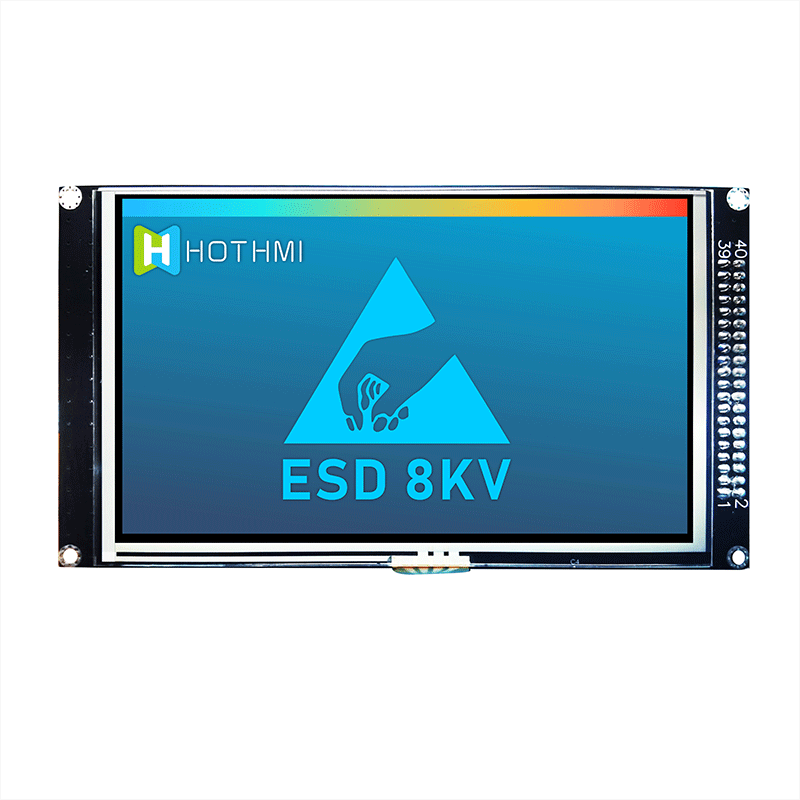

特殊說明:抗靜電ESD 8KV

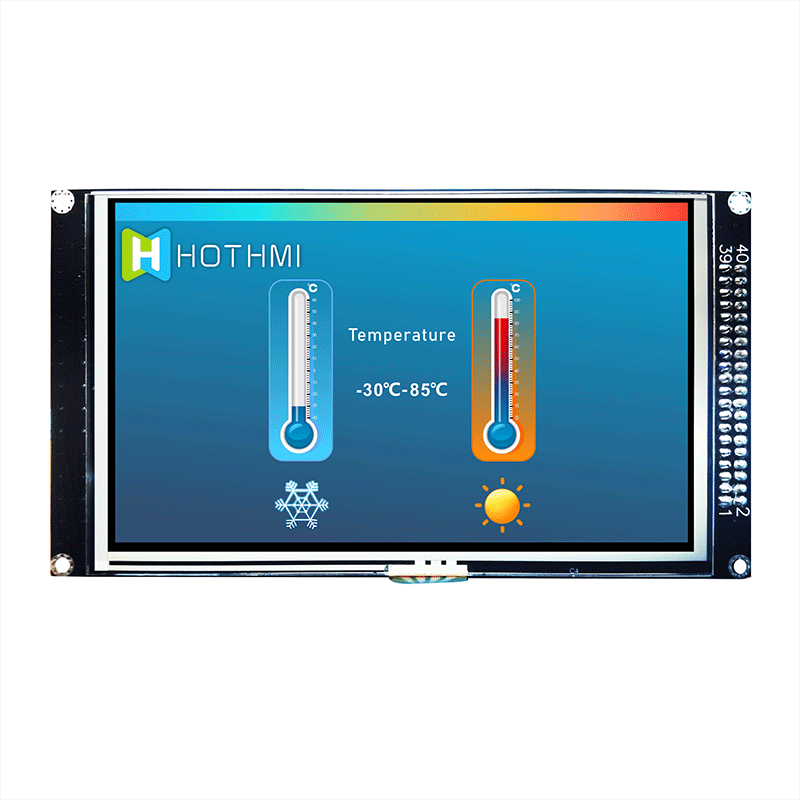

工作溫度:-30~85℃
供電電壓:5.0V

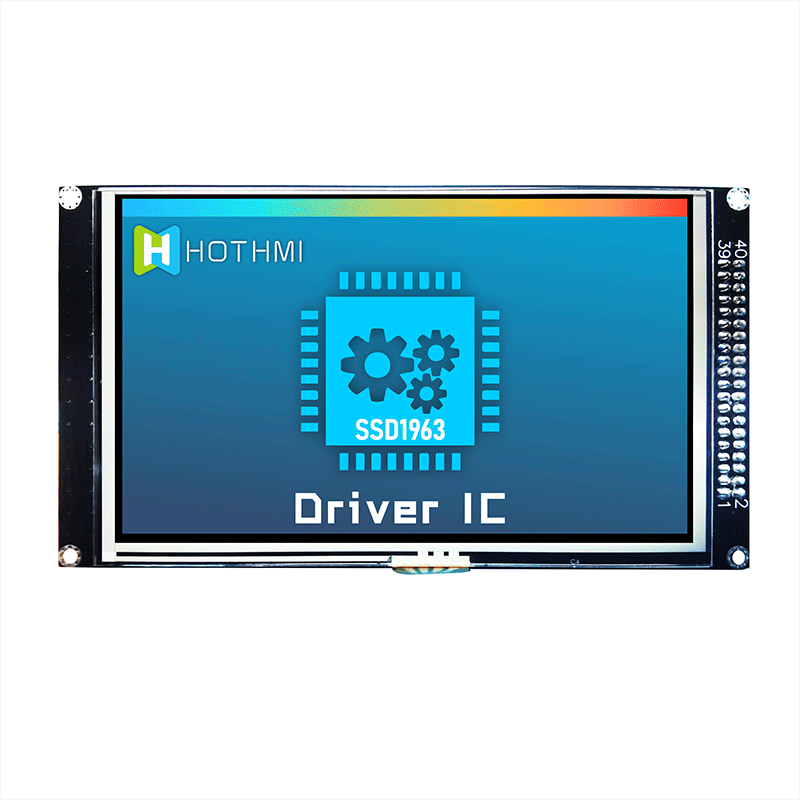

驅動芯片:SSD1963
由于普通TFT顯示屏基本是FPC軟排線引出,需通過焊接或者插座連接到客戶的主板,有些TFT顯示屏排線引出接口是TTL 24位RGB接口,普通MCU單片機無法直接驅動,而且還需要外圍升壓電路才能使用。

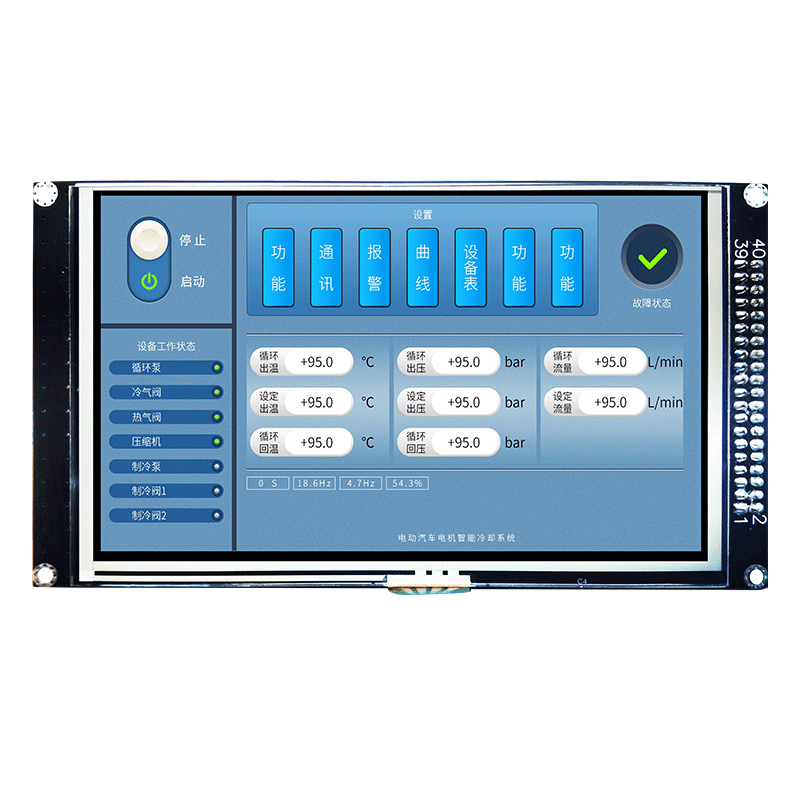

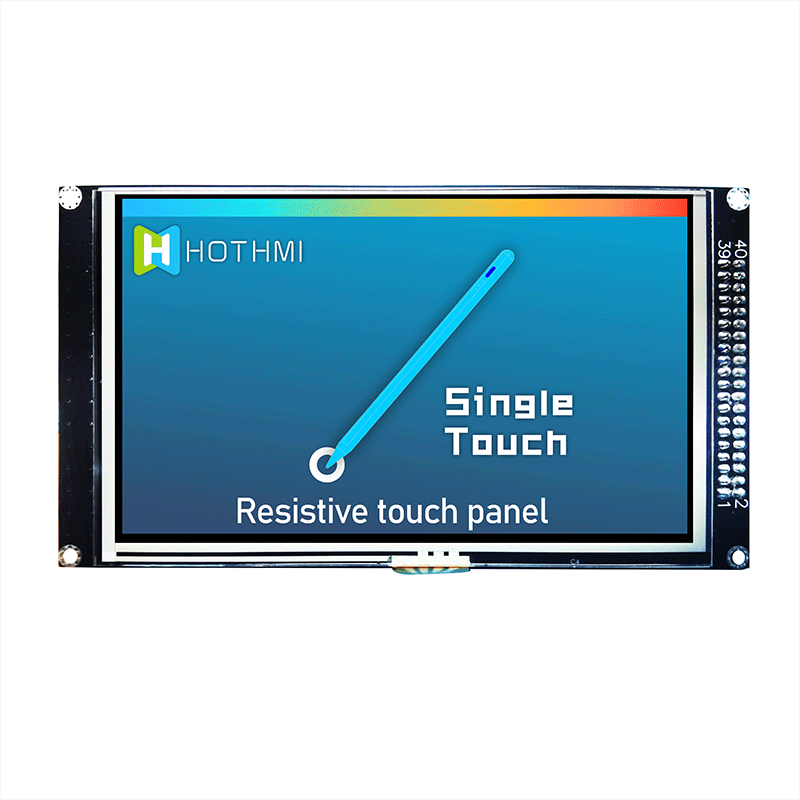

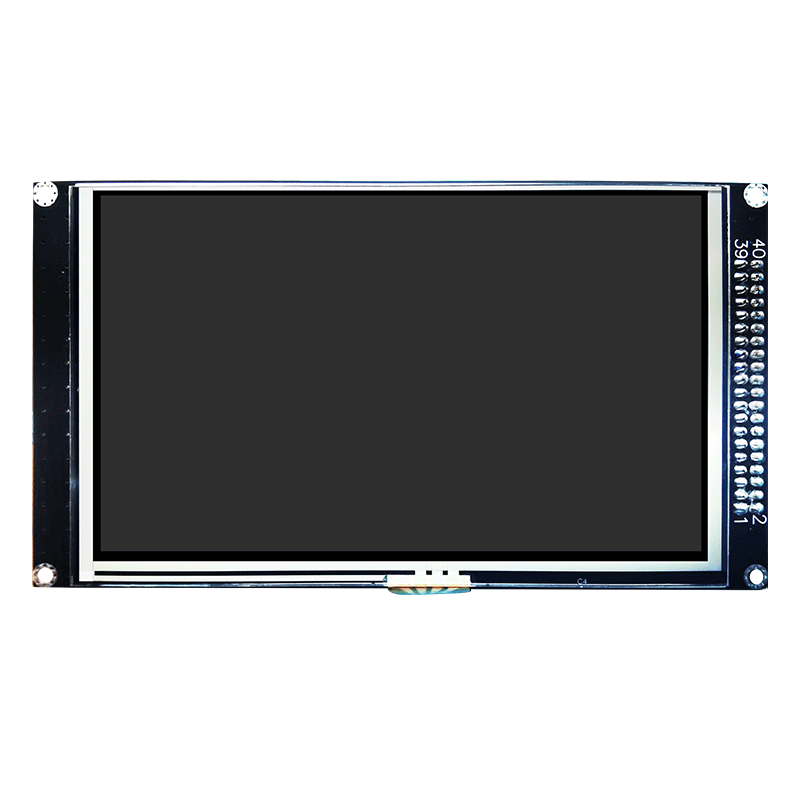

因此,鑫洪泰HOTLCD研發團隊設計一款方便客戶使用的MCU8/16位接口的5.0寸高清TFT顯示模塊 LCM-TFT050T1,具有高清800x480分辨率,高畫質,全視角,65K/262K真彩色,內置SSD1963控制器,無需外圍電路即可連接主板(可選配連接器),單電源DC3.3V供電。此款TFT模塊可選配觸摸屏并內置XPT2046電阻觸摸屏驅動器。

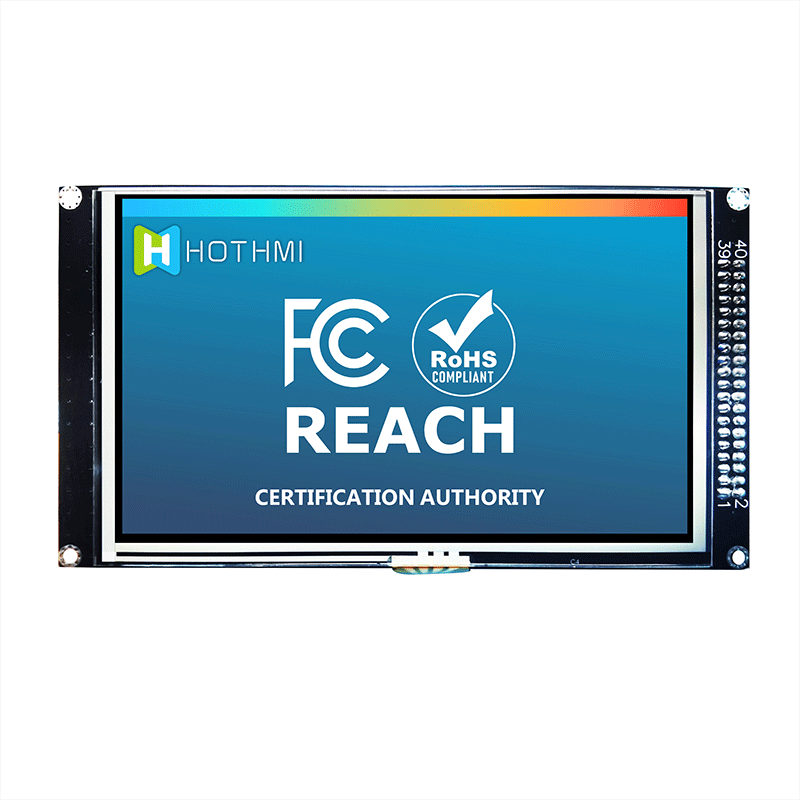

該模塊所有材料均符合環保要求RoHS標準,廣泛應用于各式儀器儀表、智能設備、分析儀器、工業儀器、電梯顯示等, 適用于多種單片機開發平臺,如:8051、PIC、AVR、ARDUINO、ARM等。
目前有1.44寸、1.8寸、2.0寸、2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸、10.1寸等多種尺寸供客戶選擇,一般應用于工控設備。
