自帶中文字庫液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件及中文字庫IC等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

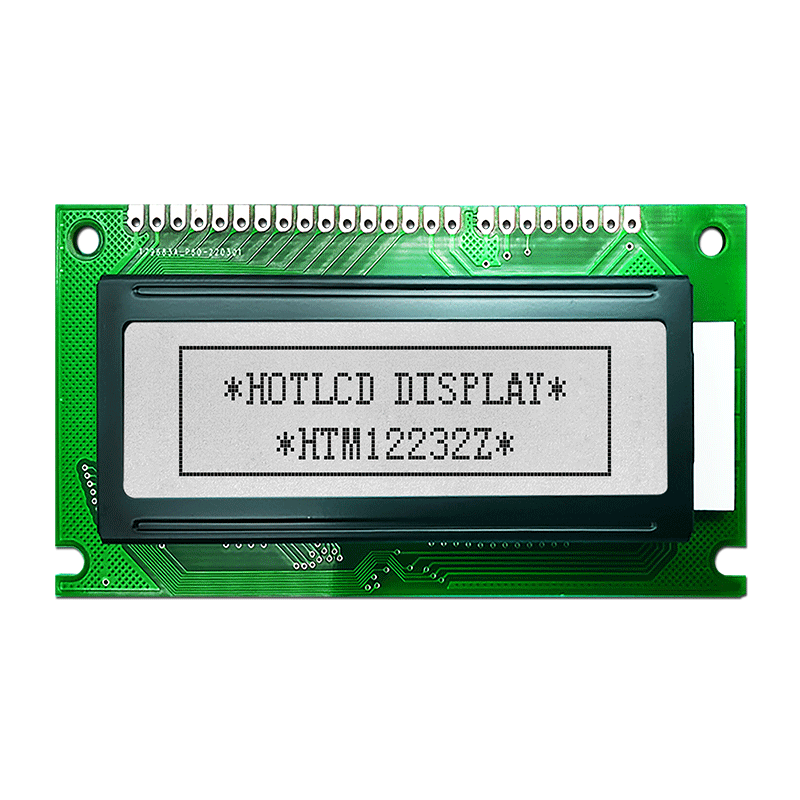

| 122x32 點陣液晶模組/HTM12232Z | 中文字庫COB點陣模組 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14..36 | 0.41x0.0.36 | 6H | 白光 | 24PIN | MCU | 內置中文字庫 | -20~70℃ | 5.0V | ST7920 | |

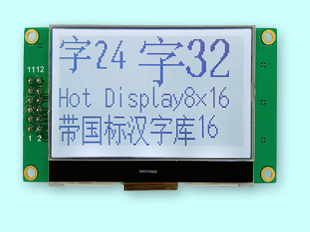

| HTM13264F顯示屏132*64 點陣液晶模組帶中文字庫/HTM13264F | LCM自帶中文字庫 | 132x64 |
|
74.0x41.7x5.3 | 54.0x30.2 | 48.81x26.61 | 0.41x0.37 | 6H | 白光 | 12PIN | SPI | 3V/5V可選 | -20~70℃ | 3.3V | ST7567 | |

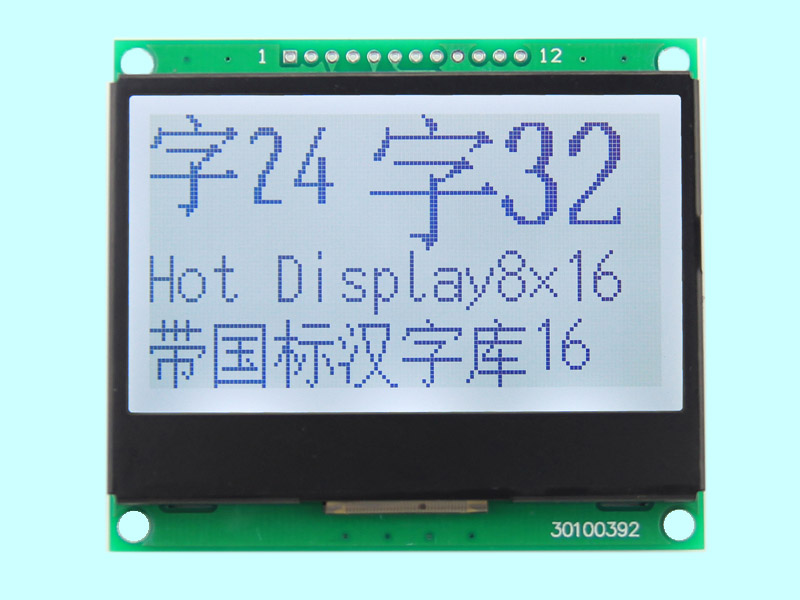

| 128x64 點陣液晶模組帶中文字庫/HTM12864-117 | LCM自帶中文字庫 | 128x64 |
|
54.6x52.0x5.2 | 45.2x27.0 | 40.92x24.28 | 0.52x0.52 | 6H | 白色 | 12PIN | SPI | 可選字庫 | -20~70℃ | 3V/5V可選 | ST7567 | |

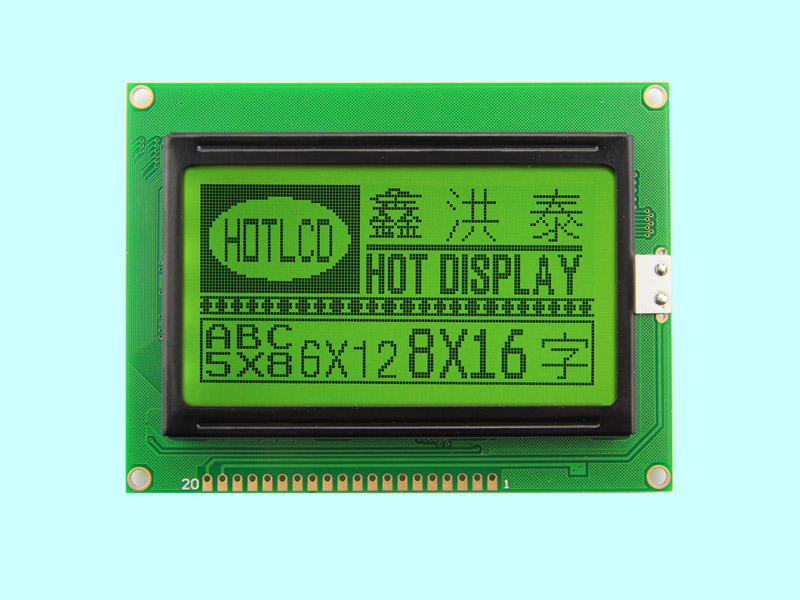

| 128x64 帶中文字庫液晶模塊/HTM12864Z | 自帶中文字庫COB液晶模組 | 128x64 |
|
93.0x70.0x10.0 | 71.4x38.7 | 66.52x33.24 | 0.52x0.48 | 6H | 黃綠光/白光 | 20PIN | MCU | 自帶中英文字庫 | -20~70℃ | 5.0V | ST7920 | |

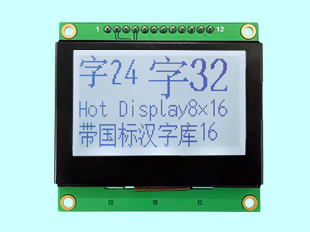

| 128x64 點陣液晶模組帶中文字庫/HTM12864-85 | 自帶中文字庫LCM | 128x64 |
|
71.0x62.0x7.8 | 65.5x38.8 | 60.77x32.93 | 0.515x0.475 | 6H | 白光 | 12PIN | SPI | 帶中文字庫 | -20~70℃ | 3.3v | ST7565R | |

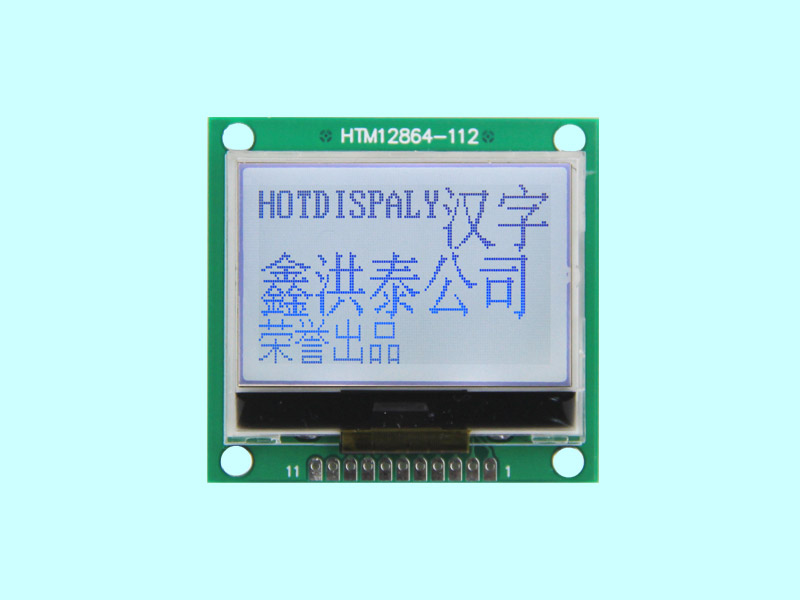

| 128x64 圖形點陣液晶模組帶中文字庫/HTM12864-112 | LCM自帶中文字庫 | 128x64 |
|
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白光 | 11PIN | SPI | -20~70℃ | 3.3v | ST7567 | ||

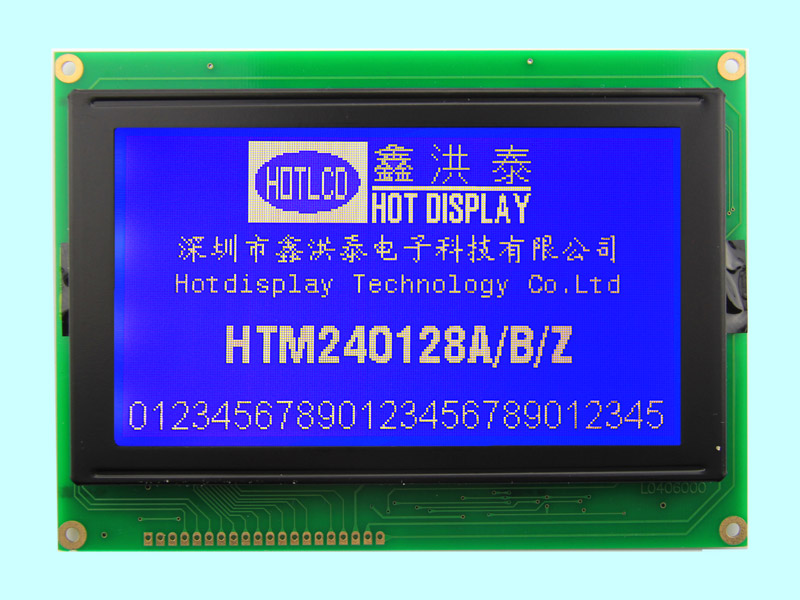

| 240x128 點陣液晶模組/HTM240128Z | 中文字庫COB液晶模組 | 240x128 |
|
144.0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 白光 | 20PIN | MCU | 內置中文字庫 | -20~70℃ | 5.0V | RA8806 |
