加板COG液晶模組,是指將COG液晶顯示屏,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的加板COG液晶模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

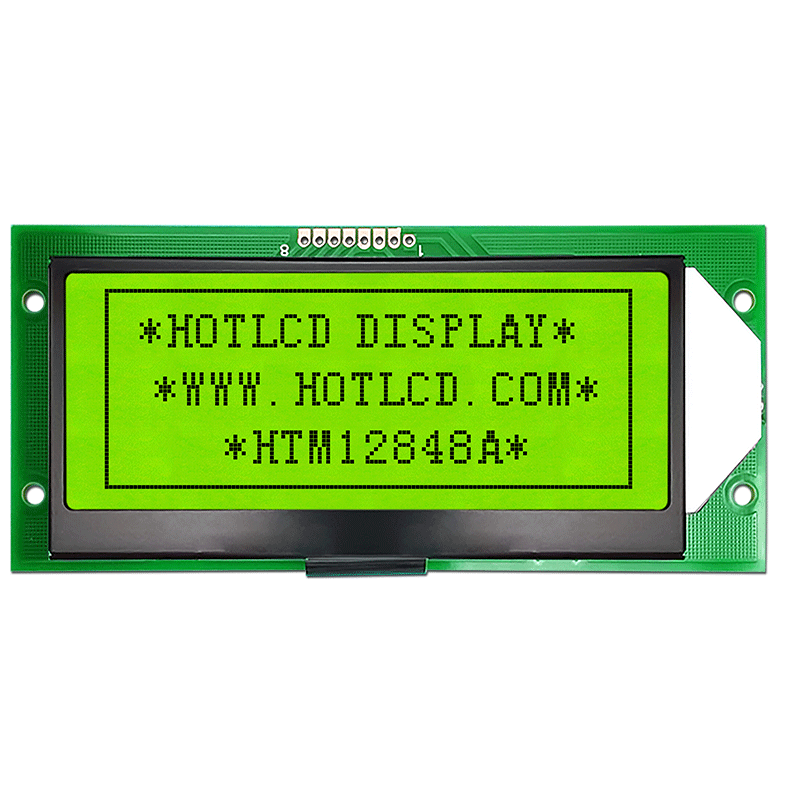

| HTM12848液晶顯示屏128x48 點陣液晶模組/HTM12848A | 帶板COG液晶模組 | 128x48 |
|
100.3x45.0x12.5 | 75.8x29.0 | 66.52x24.92 | 0.52x0.52 | 6H | 白光 | 8PIN | SPI | 抗靜電ESD 8KV | -20~80℃ | 3.3v | ST7565R | |
| 128*64 點陣液晶模組/HTM12864-109 | LCM | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.77x32.93 | 0.51x0.48 | 6H | 白色 | 20PIN | SPI | -20~70℃ | 3.3v | ST7565R | ||
| 128x64 圖形點陣液晶模組/HTM12864-108 | LCM | 128x64 |
|
93.0x70.0x7.1 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白光 | 20PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3v | ST7565R | |

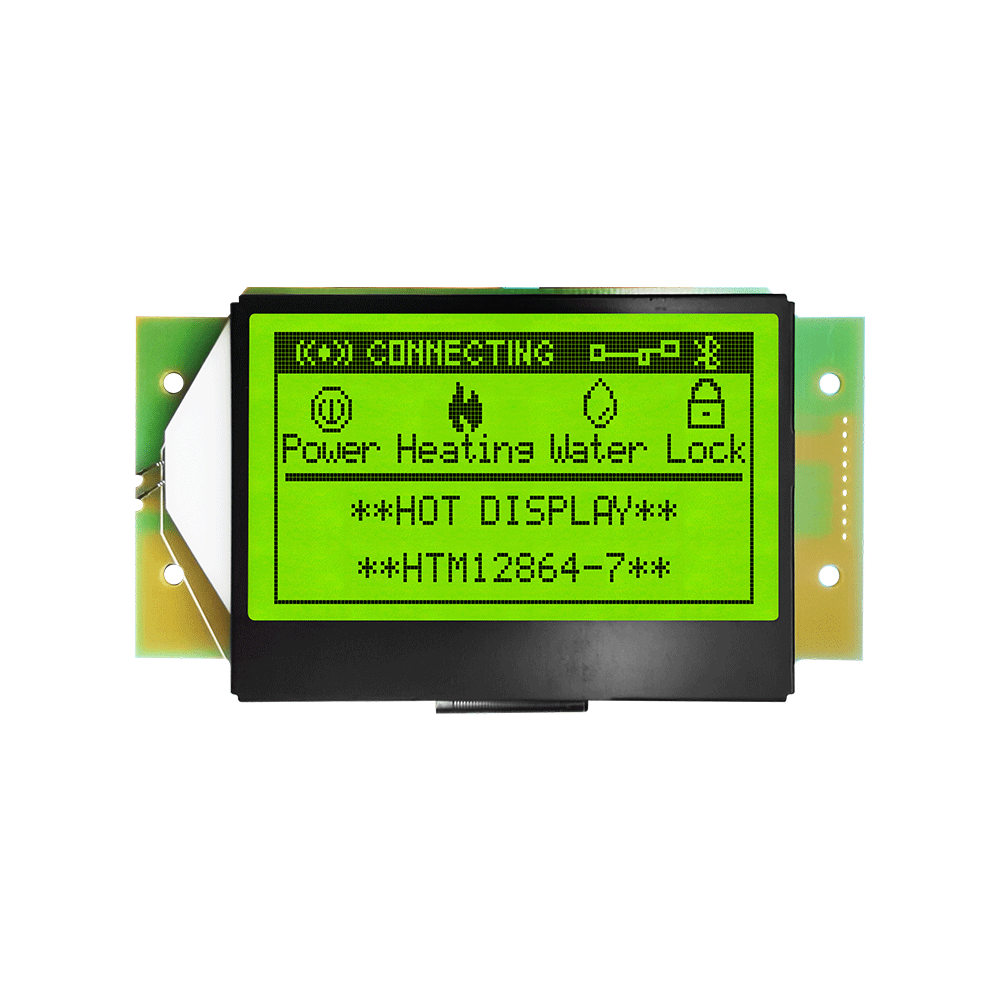

| 128x64 點陣液晶模組/HTM12864-7 | 帶板COG液晶模組 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 白光 | 9PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7565R | |
| 128x64 點陣液晶模組/HTM12864C02 | 帶板COG液晶模組 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 白光 | FFC-18PIN | MCU | MCU/8BIT | -20~70℃ | 3.3V | ST7565R | |

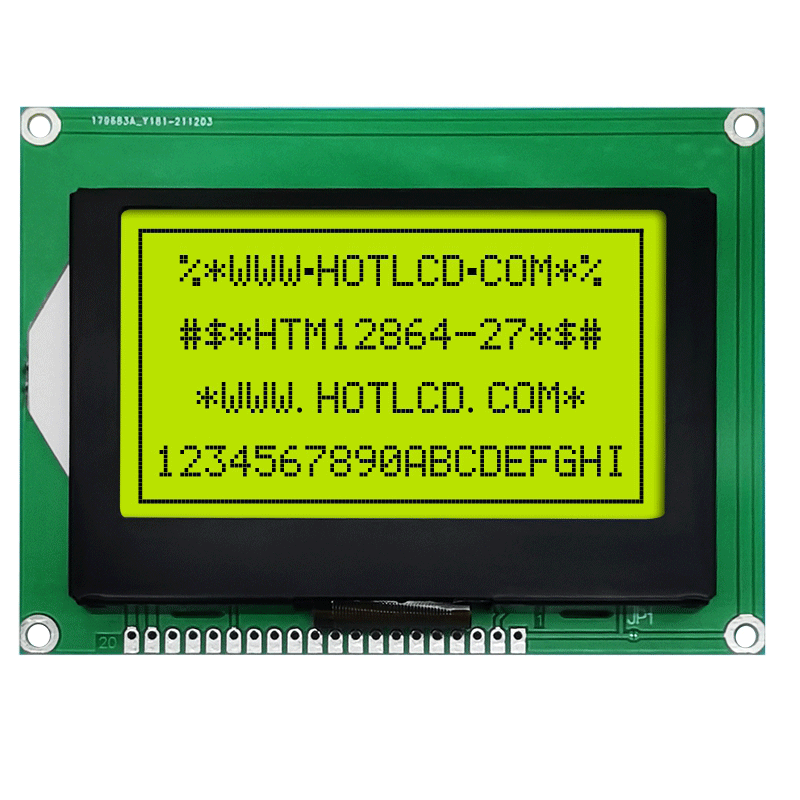

| 128x64 點陣液晶模組/HTM12864-27 | 標準COB液晶模組 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 白光 | 20PIN | SPI | -20~70℃ | 5.0v | ST7565R | ||

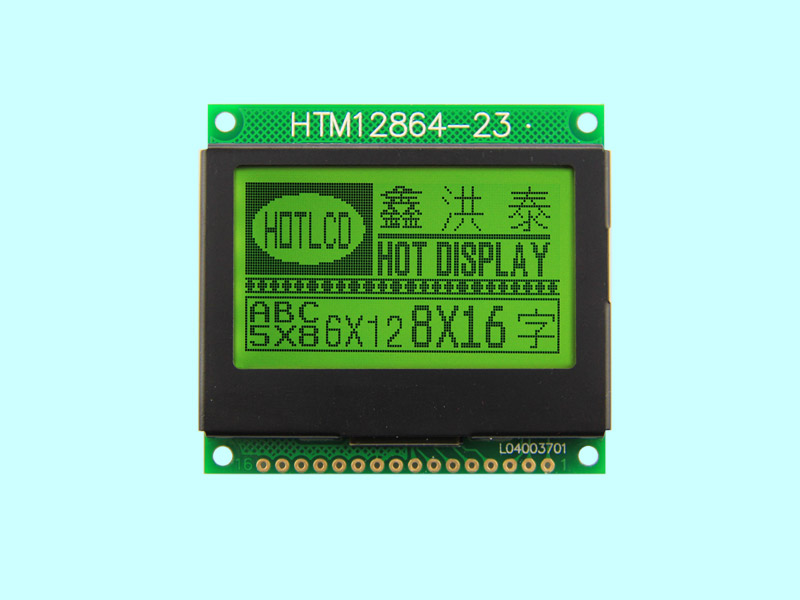

| 128x64 點陣液晶模組/HTM12864-23 | 帶板COG液晶模組 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 黃綠光 | 16PIN | MCU | MCU/8bit/SPI | -20~70℃ | 3.3v | ||
| 128x64 點陣液晶模組/HTM12864-8 | 帶板COG液晶模組 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 黃綠 | 9PIN | SPI | -20~70℃ | 3.3v | ST7565R | ||

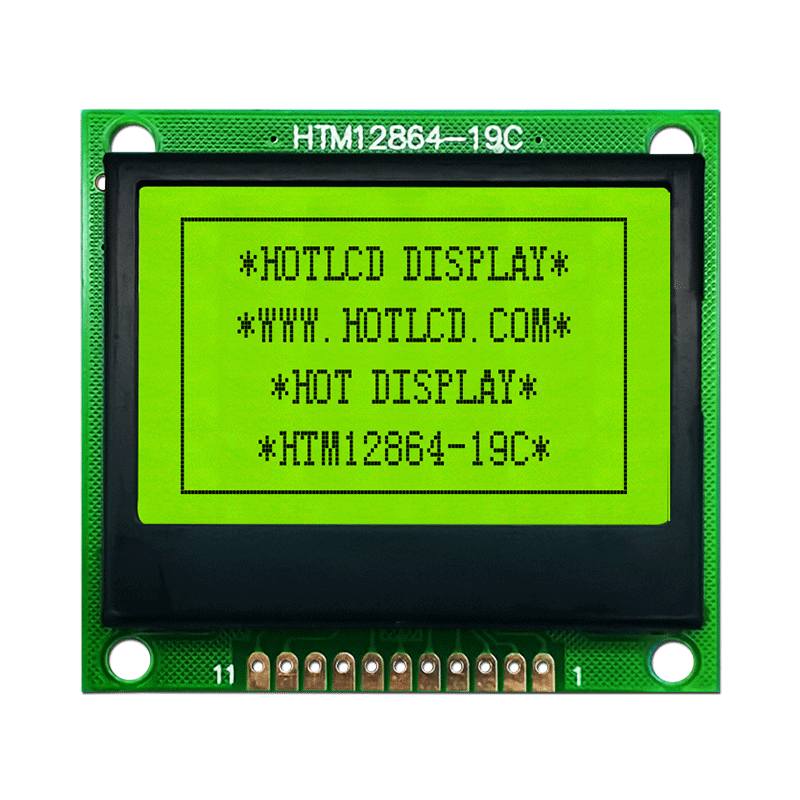

| 128x64 點陣液晶模組/HTM12864-19C | 帶板COG液晶模組 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | RGB/白光 | 11PIN | SPI | -20~70℃ | 3.3V | ST7565R | ||

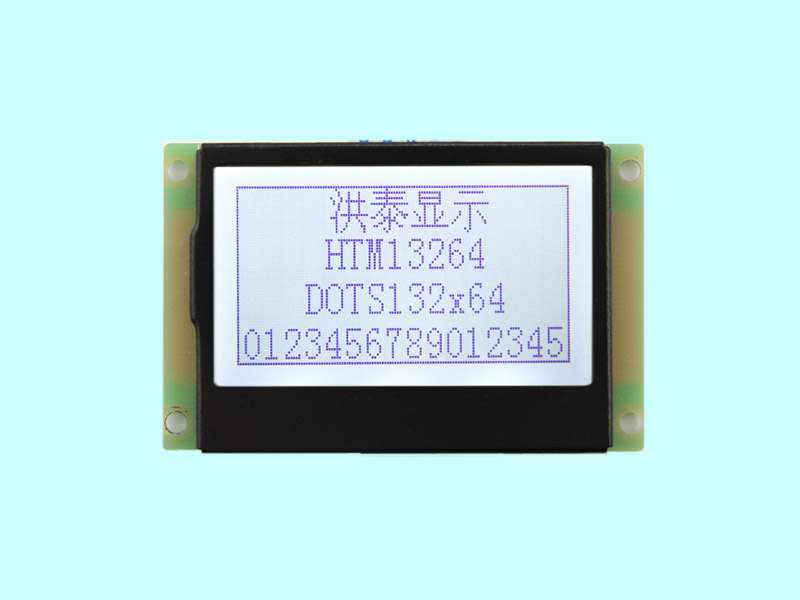

| 132x64 點陣液晶模組/HTM13264J | 帶板COG液晶模組 | 132x64 |
|
68.86x44.15x10.0 | 53.2x31.5 | 48.81x26.21 | 0.41x0.38 | 6H | 白光 | FFC-16PIN | MCU | MCU/8BIT | -20~70℃ | 3.3V |
